Signal chain

Deze pagina beschrijft het pad wat een signaal/geluid volgt, van begin tot eind.

Van microfoon keuze (keuze matrix/flowchart toevoegen) naar stagebox (priklijst)

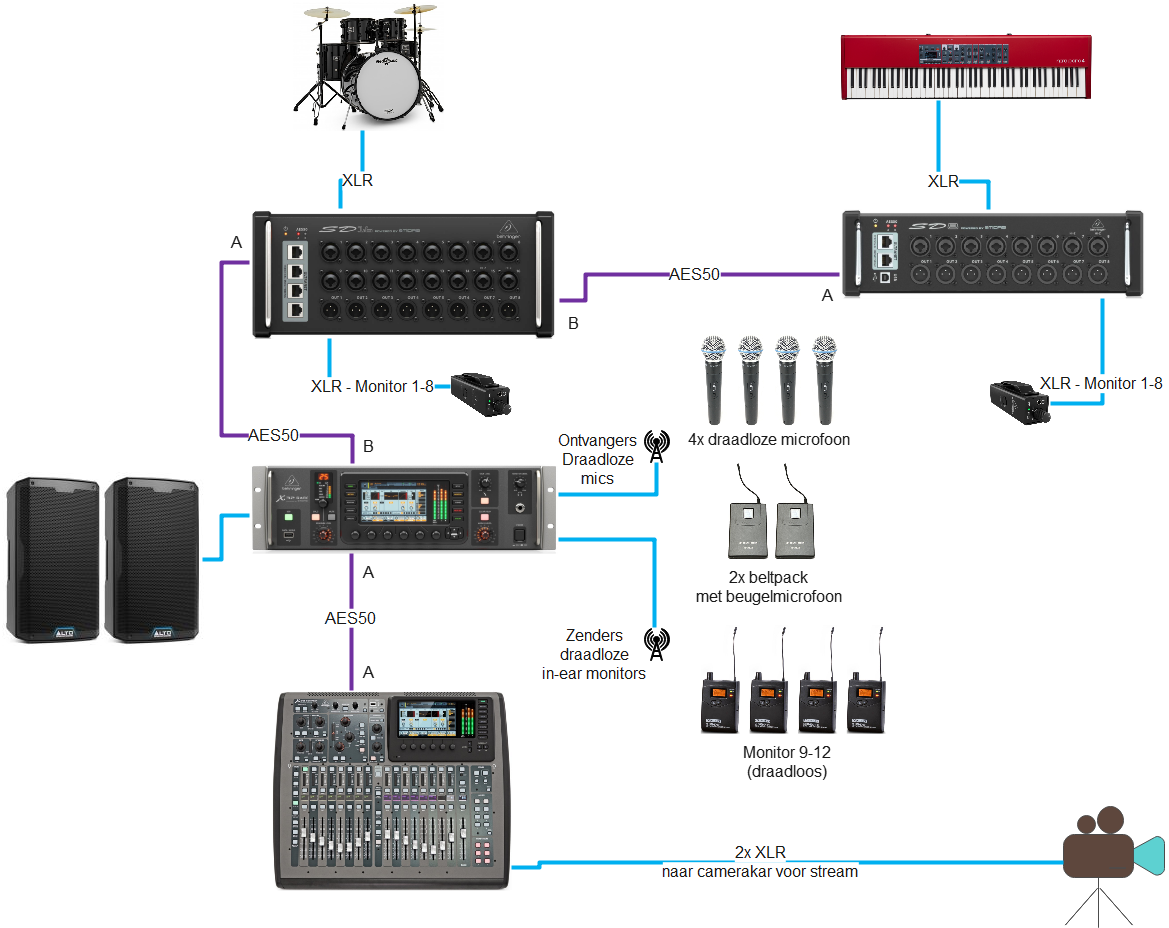

Stagebox SD8 → stagebox SD16 → x32 rack → x32 FOH; via AES50

Input → Preamp (Gain) → Gate → Compressor → EQ → Insert/Send → Bus → Out

Aparte route voor PA en voor livestream

Het kan voorkomen dat het signaal bijvoorbeeld niet binnenkomt bij FOH of je hoort een microfoon/instrument niet.

1. Check de basics
   1. Staat alles aan? Soms is het zo simpel als dat.
   2. Is alles goed verbonden?
   3. Staat de volume goed?
   4. Is het niet gemute?
2. Isoleer het probleem
   1. Hoe groot is het probleem? Gaat het om een speaker, een instrument of over het hele systeem?
   2. Signal chain. 'Volg' het pad naar de mengtafel. Hier zijn wat stappen die je kan checken:
      1. Begin bij de bron
         1. Is de microfoon/instrument aangesloten?
            1. Soms is het zo simpel ;)
         2. Staat het instrument aan?
            1. Dit kan vaak met een schakelaar of volume knop.
         3. Krijgt de microfoon (indien nodig) phantom power (+48v)?
         4. Staat de stemapparaat van de gitaar aan? (Vaak schakelt dan het signaal naar de connector uit)
         5. Is de kabel misschien stuk?
         6. Ligt het aan de gekozen input?
      2. Routing
         1. Het signaal volgt een specifiek pad van stagebox naar de mixer.
         2. Zijn de goede kanalen geselecteerd?
         3. Is de AES50 verbinding goed? [plaatje van de x32 console van een goede en slechte verbinding]
      3. FOH mixer
         1. Is het signaal hard genoeg gegained?
            1. Soms is het signaal simpelweg te laag om te kunnen zien.
         2. Staat het kanaal gemute, waardoor je het misschien niet hoort?
      4. PA
         1. Staan de speakers aan?
      5. Livestream
         1. Zie je de audiometers op de camera kar uitslaan? [plaatje van de VU meter in de camera kar]
            1. Sowieso een handige tool om te kijken of livestream mix hard genoeg is.
      6. Als laatste:
         1. Wissel een kabel. Gebruik een andere input.
3. Versimpel en test opnieuw
   1. Versimpel de keten naar het minimale om het probleem te isoleren.
   2. Bouw staps gewijs terug naar de 'normale situatie'.
   3. Bij elke aanpassing die je doet, test of het probleem is verholpen.
